フロントキャリアー作成:その1

いつも参考にさせていただいているkenharuさんのサイトにあった、フロントキャリアーの記事を見てから、そのうち作ろうと買ってあったパーツが納戸の整理で出てきた。

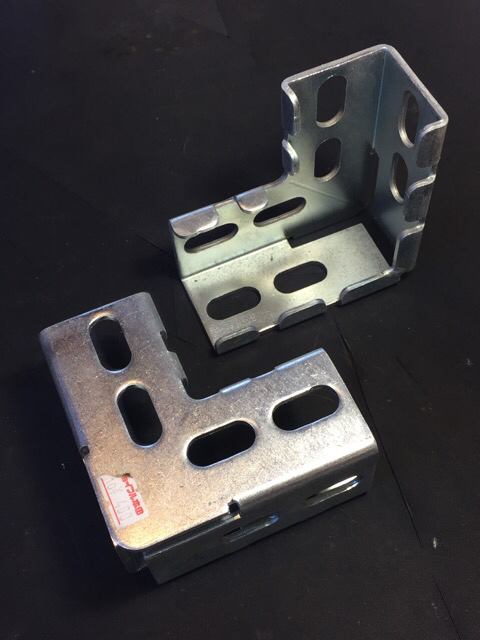

40mmのL字アングル材を受けるブラケットです。ZILっぺの頃に買った物だから、もう6〜7年は経っていると思う。当時はジョイ本で1個¥480だったらしい。


カムロードのフロント下に突き出している謎のメンバーに、最初から空いている12mmくらいの穴に8mmのボルトで固定してから、新しい穴を開ける。面倒なのでこのまままず先穴の4mmで穴あけ。
苦しい体勢なので、結構位時間がかかります。焼け防止にCRCをザバザバかけてます。


先穴の次は8.5mmのドリルを通します。相変わらずCRCをかけまくりながらの作業です。

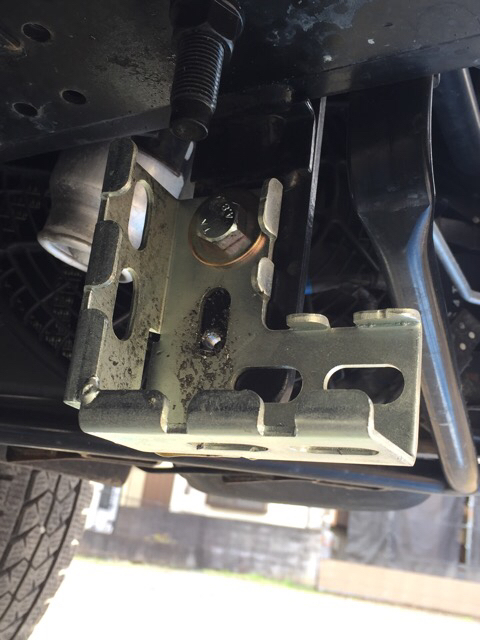

しかし、ギリギリを狙いすぎてワッシャが入らない事が判明。ま、無くてもいいか!


キャリアーの本体にするL字のアングル材は短い物の方が割高なので、2,4m(¥1,880)を購入してあったので、それを差し込んで水平出しをする。

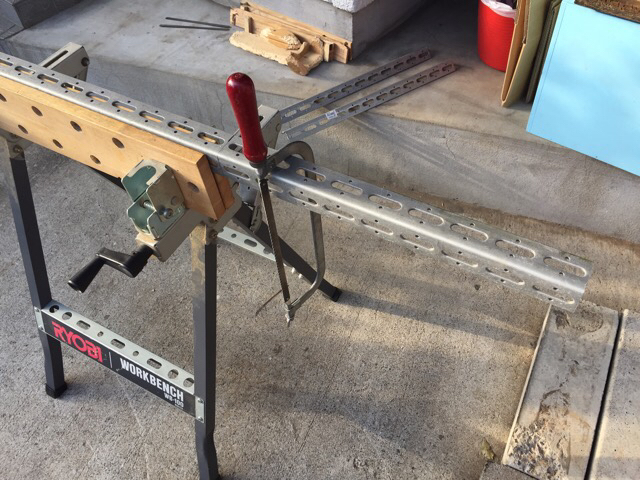

収納した時の長さをどうするか悩んで、60cmでカットする事にした。


左右のメンバーを60cm、正面は75cmでカット。

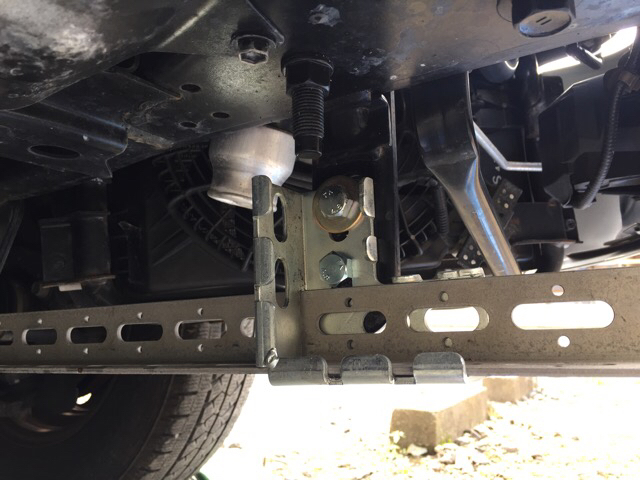

8mmのボルトで固定してC字のキャリーを作る。


シャーシブラックで黒く塗装する。


野舞探側も同じシャーシブラックで錆止めしておく。他の部分にかからないように、ダンボールでインチキな養生をしてある。


一番引き出した状態。

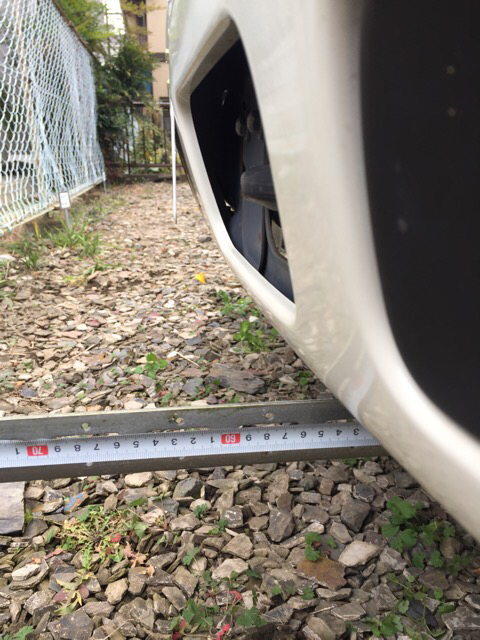

バンパーが邪魔するので、実質の奥行きは34cmしかない。

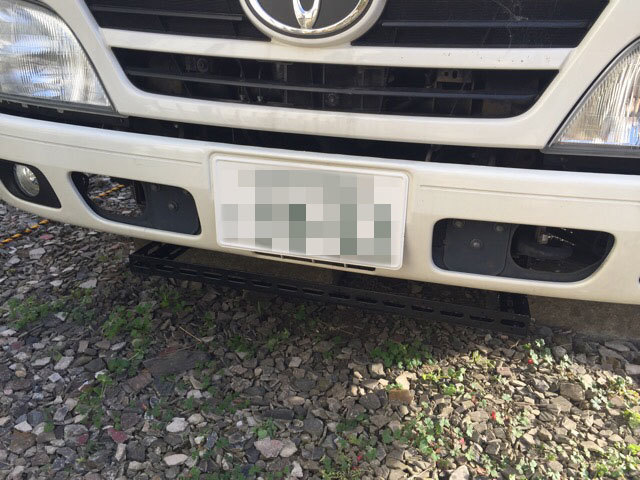

奥に引っ込めた状態。ちょうど日陰になっているので、この写真では全く目立たないが、実際には結構目立つので、必要がない時には外しておきたい装備だ。


固定方法とかの細工はまだやってないので、その2はいつになるのか分かりません。
早めにやっつけたいんですけど…
あと、荷物でナンバープレートが完全に隠れるので、それをどうするかも考えなきゃいかんです。いっそ、このキャリーにナンバーを移しちゃうとか・・
