LEDテープ加工

購入した5mのLEDテープを必要な長さにカットして、接続のケーブルをハンダ付けします。


カバーしてある透明な樹脂はResin IP65と書かれてます。エポキシ樹脂らしいのですがなんだかよく分かりません。なんとなく塩ビっぽい臭いがするんですけど‥‥
上の写真の上の方にある銅色の部分で3チップ毎にカットできるようになっています。カットした後、透明な樹脂を切り取ってハンダ付けしましたが、なかなかくっつ付かなくてちょっと苦労。
あんまり熱がかかっちゃいけないかと思ったけど、結局ハンダあげしてから多めのハンダで付けました。
ちゃんとハンダ付け出来ているのか若干不安だったので、すぐに点灯試験。


ちゃんと付いているようで一安心。しかし、変なフレアが出てますね。なんだろ?これ

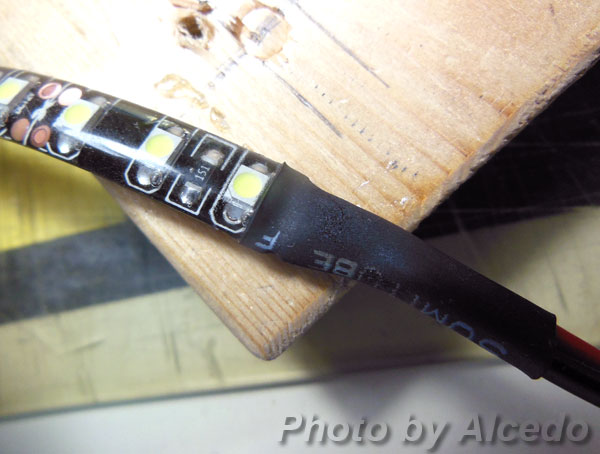

最後にシリコンシーラントを付けてスミチューブでシュリンクして防水は完了と信じたい(笑)

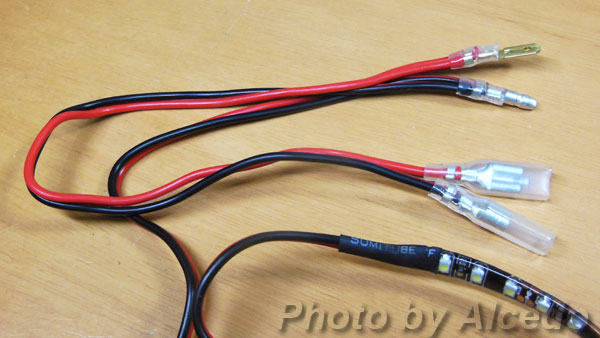

あとはケーブルの反対側に端子を圧着して準備完了!



この後、ZILっぺに取り付けます。


※続編はこちら
LEDテープ購入
LEDテープ加工←いまここ
LEDテープでバックランプ
LEDテープでバックランプ:その2
LEDテープバックランプが切れた
