スポットライトのLED化

ZILっぺの室内ライト類のLED化その3。

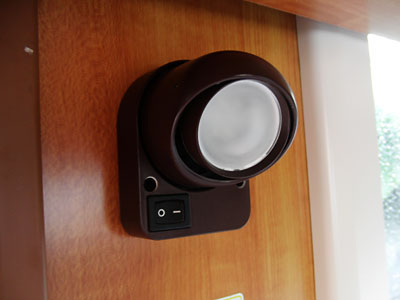

ZILっぺには後部の常設ベッドと非常用のバンクベッドの2箇所に、ベッドサイドライトとして角度が変えられるスポットライトが付いている。
このスポットライトもG4口金のハロゲンバルブを使用している。
しかし、ダウンライトと異なり、LED基盤に対して裏側から足を出す形になるので、銅線のハンダ付け位置もダウンライト用とは異なる。

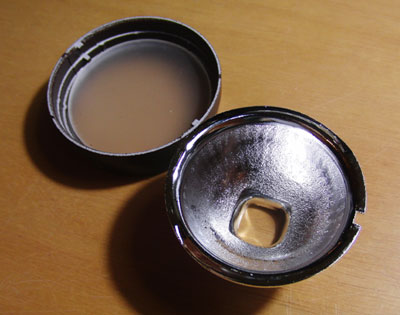

スポットライトの前面ガラスの周りをねじるとガラス・枠・反射板が外れてきて、バルブの交換が出来るようになっている。更に反射板をねじるとこの3つはバラバラに分解できる。
反射板にはハロゲン用に細い穴が開いているので、ここをLEDが入るまで大きくする必要がある。
反射板は見た感じがプラスチックの成型品にアルミ蒸着っぽく感じたが、カッターナイフで削ってみたらこれが金属製!ハロゲンはかなり熱くなるから当然なのかもしれないが、意外にちゃんと作られている!

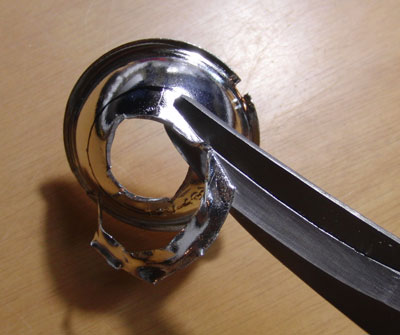

ちょっとだけ悩んで、金工バサミでサクサク切ることにする。雰囲気でこのくらいまで切ればいいか?って感じで切ってみる。

組み付けて干渉するようなら更に切るということで、直径2cm位になるまで切り開いた。

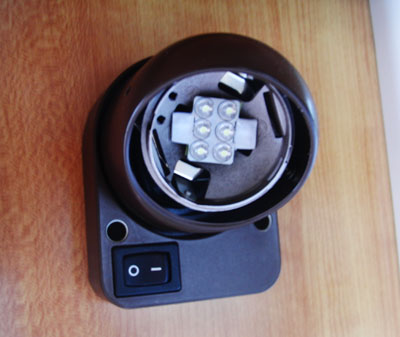

スポットライトに組み込んだのは短いタイプの方。
こちらの方が+-の極性が違っていても反転するだけなので楽。
いい感じで納まっている。

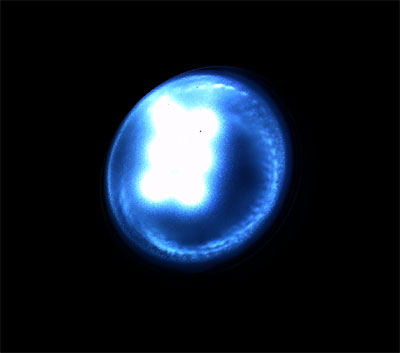

点灯したところ。
コンデジで適当に撮っているので何がなんだか分からない(笑)

とにかく、スポットライトのLED化も無事終了。


次はおトイレのライト
